ポイントガードボルト用脱落防止座金

トングレールの不転換を防止

特長

1. 取付けが容易でボルト折損時のボルト頭部脱落およびシムの脱落を防止し、トングレールの不転換を防止します。

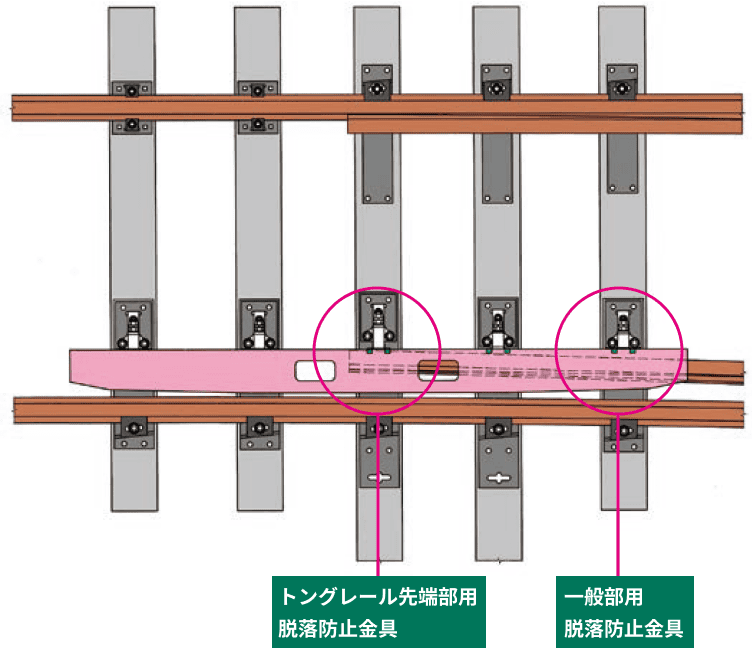

2. トングレール先端部用、一般部の2種類がありガードレール形状、床板の衝立形状に合わせた設計が可能です。
3. ポイントガードにボルトを締結したままで後付けでき、繰り返し使用できます。

構成

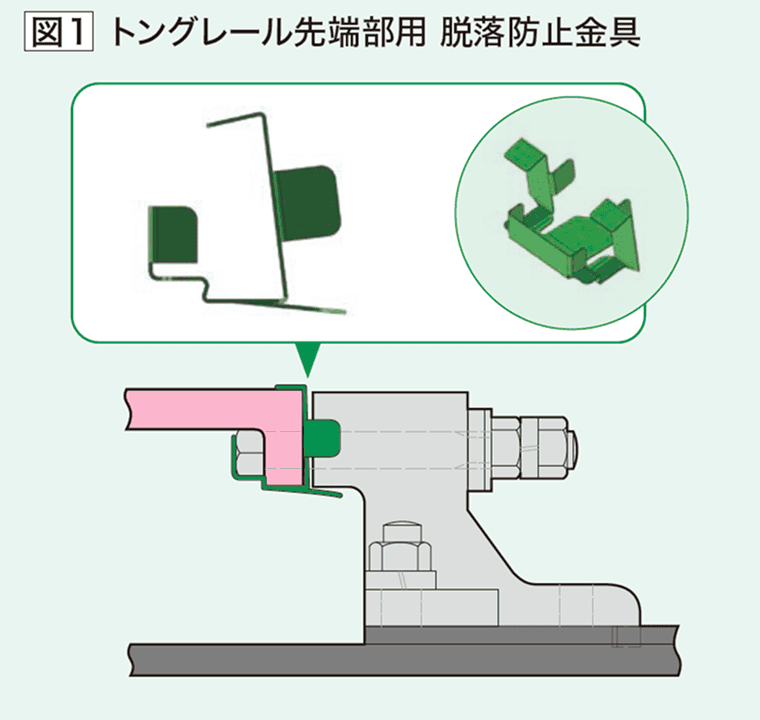

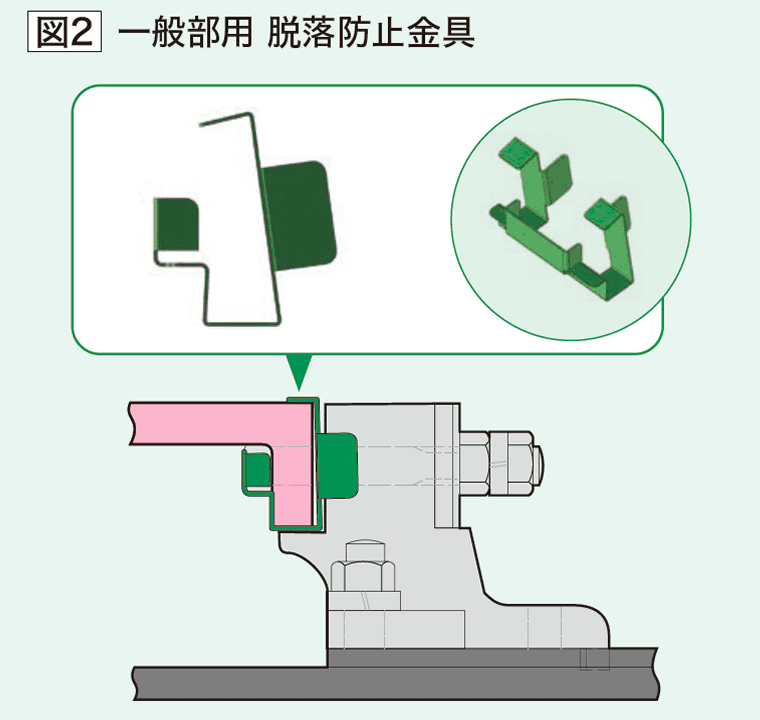

図1、図2はポイントガードボルト用脱落防止金具の製品例です。既存のポイントガードに適用する場合は、ポイントガード用品の交換は不要で、脱落防止金具を後付けできます。ばねの力によりしっかりと固定され、ボルト頭部の脱落防止に加えガードレールと衝立間に挿入されたシムの脱落も防止します。
