新幹線用脱線防止ガード

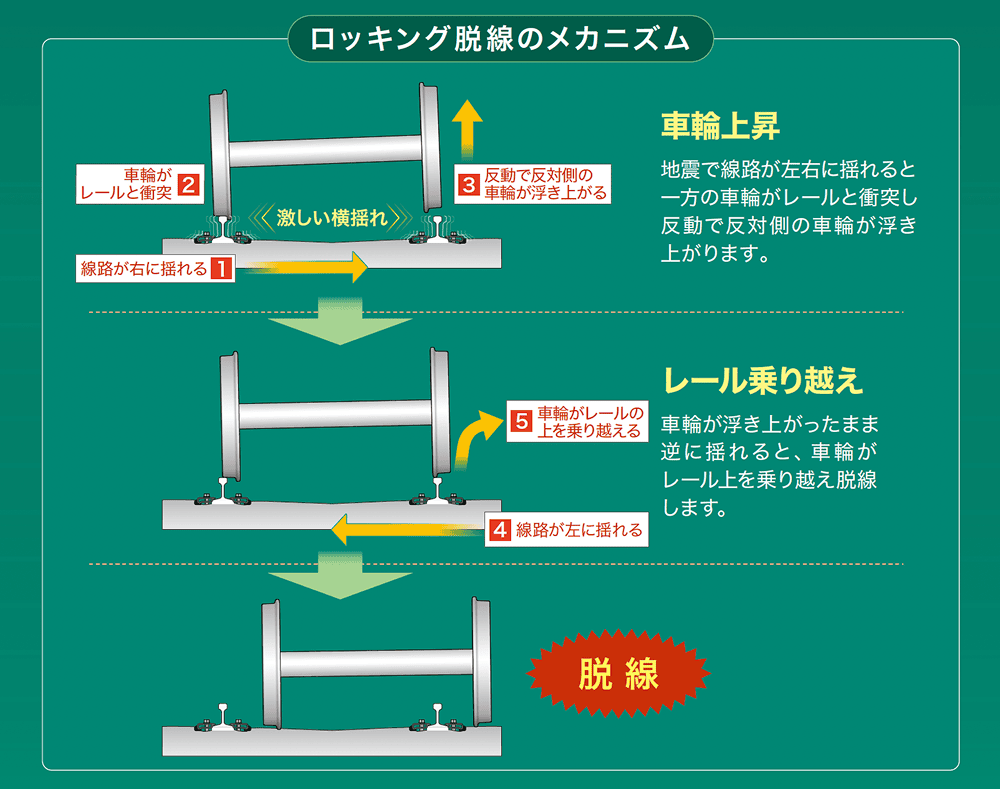

地震時の脱線形態「ロッキング脱線」に効果があります

特長

1. 巨大地震時に対向列車や構造物との衝突を回避して被害を最小化する
2. 転換可能でつき固め範囲に支障しない

構成

片側の車輪とレールが衝突して反対側の車輪が浮き上がった際に、レールと衝突した側の車輪がガードに当たることで車輪の移動を防止し、反対側の車輪がレールを乗り越えて脱線することを防ぎます。また、万が一脱線した場合でも台車に取り付けられた逸脱防止ストッパで列車の逸脱を防止します。
