分岐器

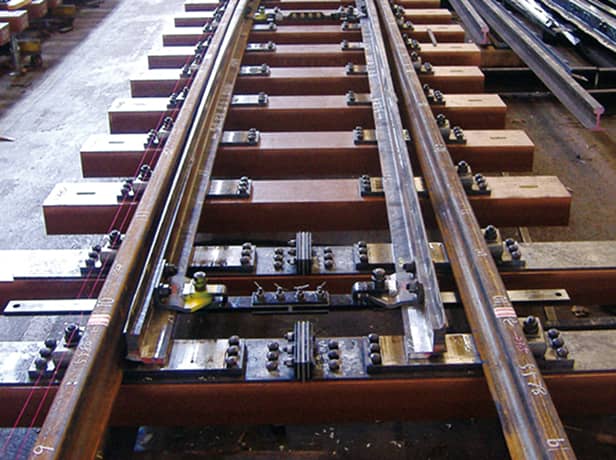

片開き分岐器

最も一般的な分岐器の形状です。一つの走行ラインを二手に分けます。

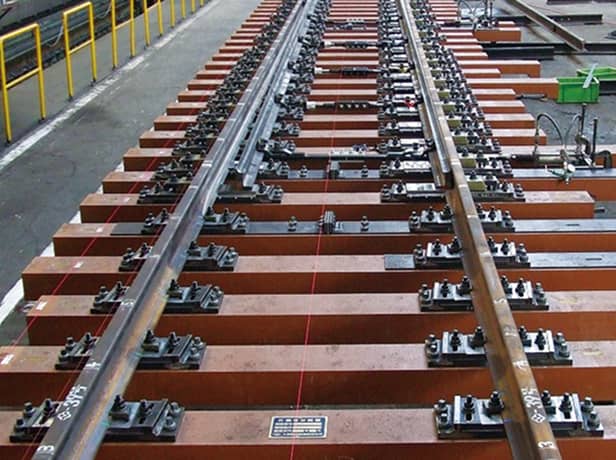

片開き分岐器（新幹線用）

新幹線用の片開き分岐器は、ノーズ可動クロッシング等を使用して高速走行に対応しています。

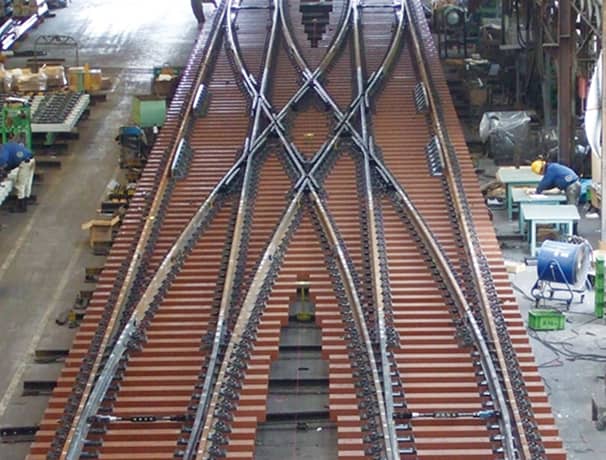

シーサースクロッシング

２線の並行な線路の中央に交差する線路を入れ、互いに行き来できるような構造の分岐器です。４組の片開き分岐器と、中央部のダイヤモンドクロッシングから構成されています。

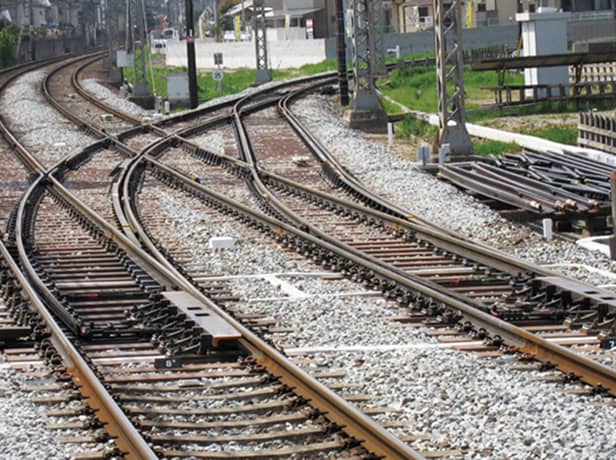

渡り線

一般的な渡り線は、2つの平行な線路の間を渡るように片方の線路から、もう片方の線路へ分岐しています。写真の渡り線は、隣の線路を超えていく特殊な構造になっています。

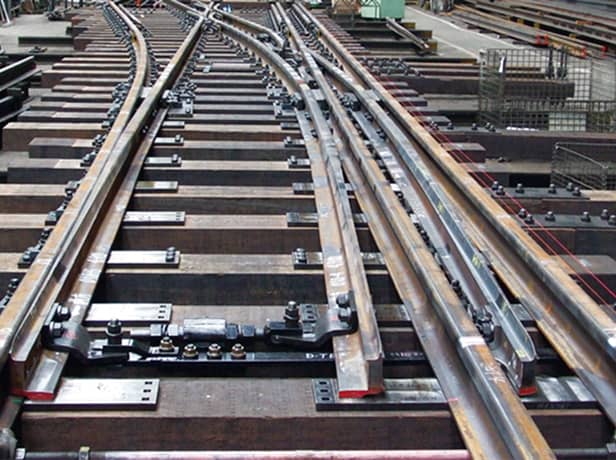

三線式分岐器

軌間の異なる二つの線路を一つの分岐器内に組み込んでいます。通常、分岐器内は2本のレールがありますが、軌間を２種類にするために３本のレールが必要です。

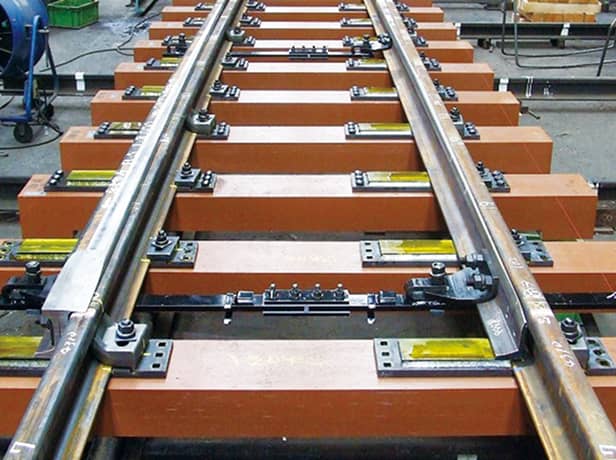

乗越分岐器（復線可能）

主に単線の路線などで、列車が上下線で同時に進入した場合、列車同士の衝突を防ぐために一方の列車を意図的に本線から外す分岐器です。
