I形鋼

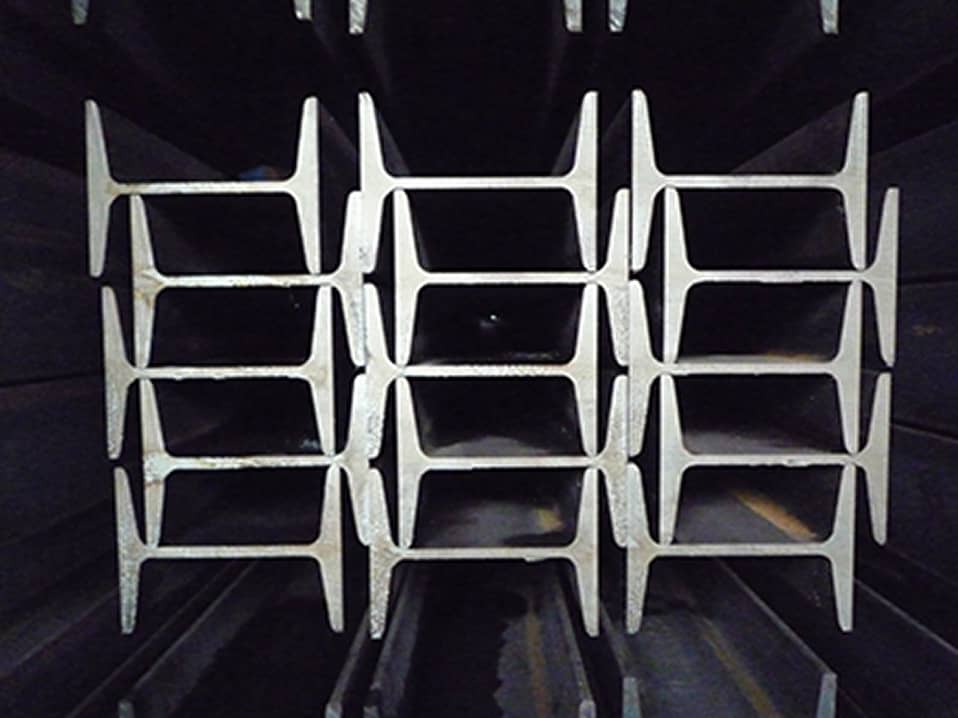

断面が「I」の形をした鋼材。H形鋼とは異なり、フランジの内側に勾配をつけています。主に工場などにある天井クレーンのレールとして使われています。
形状・寸法表
| 標準断面寸法 (mm) | 断面積 (cm²) |
単位 質量 (kg/m) |
参考 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
断面二次 モーメント(cm⁴) |
断面二次半径 (cm) |
断面係数 (cm³) |
||||||||||
| H×B | t1 | t2 | r1 | r2 | lx | ly | ix | iy | Zx | Zy | ||
| ※150×125 ※180×100 |
8.5 6 |
14 10 |
13 10 |
6.5 5 |
46.15 30.06 |
36.2 23.6 |
1,760 1,670 |
385 138 |
6.18 7.45 |
2.89 2.14 |
235 186 |
61.6 27.5 |
| 200×100 200×150 |
7 9 |
10 16 |
10 15 |
5 7.5 |
33.06 64.16 |
26.0 50.4 |
2,170 4,460 |
138 753 |
8.11 8.34 |
2.05 3.43 |
217 446 |
27.7 100 |
| 250×125 250×125 |
7.5 10 |
12.5 19 |
12 21 |
6 10.5 |
48.79 70.73 |
38.3 55.5 |
5,180 7,310 |
337 538 |
10.3 10.2 |
2.63 2.76 |
414 585 |
53.9 86.0 |
| 300×150 300×150 300×150 |
8 10 11.5 |
13 18.5 22 |
12 19 23 |
6 9.5 11.5 |
61.58 83.47 97.88 |
48.3 65.5 76.8 |
9,480 12,700 14,700 |
588 886 1,080 |
12.4 12.3 12.2 |
3.09 3.26 3.32 |
632 849 978 |
78.4 118 143 |
| 350×150 350×150 |
9 12 |
15 24 |
13 25 |
6.5 12.5 |
74.58 111.1 |
58.5 87.2 |
15,200 22,400 |
702 1,180 |
14.3 14.2 |
3.07 3.26 |
870 1,280 |
93.5 158 |
| 400×150 400×150 |
10 12.5 |
18 25 |
17 27 |
8.5 13.5 |
91.73 122.1 |
72.0 95.8 |
24,100 31,700 |
864 1,240 |
16.2 16.1 |
3.07 3.18 |
1,200 1,580 |
115 165 |
| 450×175 450×175 |
11 13 |
20 26 |
19 27 |
9.5 13.5 |
116.8 146.1 |
91.7 115 |
39,200 48,800 |
1,510 2,020 |
18.3 18.3 |
3.60 3.72 |
1,740 2,170 |
173 231 |
| 600×190 600×190 |
13 16 |
25 35 |
25 38 |
12.5 19 |
169.4 224.5 |
133 176 |
98,400 130,000 |
2,460 3,540 |
24.1 24.1 |
3.81 3.97 |
3,280 4,330 |
259 373 |
- ご注文の際は、実寸法（H×B×t1/t2×長さ）で御指示願います
- ※印サイズは常時圧延しておりませんので、ご注文の際はお問い合わせください
- 納期ならびに仕様（曲げ加工及びショット加工など）については、あらかじめご相談ください
- 標準長さは6ｍ以上500mmピッチで24mまで可能ですが、15m以上のご注文の際はあらかじめご相談ください
