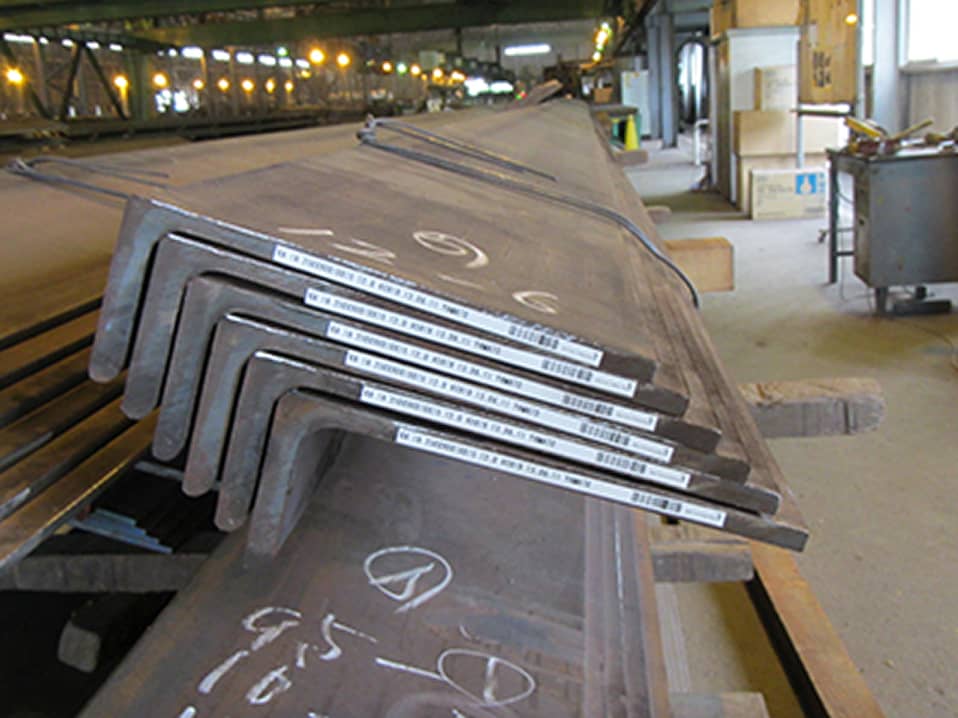

造船用形鋼（インバートアングル）
当社のインバートアングルは、造船の骨材として業界に広くご愛顧頂いております。造船所における施工性においても高い評価を得ています。
形状・寸法表
断面寸法、断面積、質量
| 標準断面寸法（mm） | 断面積 | 単位質量 | ||||
|---|---|---|---|---|---|---|
| A×B | t1 | t2 | r1 | r2 | （cm2） | （kg/m） |
|
200×90 200×90 |
8 9 |
14 14 |
14 14 |
7 7 |
27.80 29.66 |
21.8 23.3 |
|
250×90 250×90 250×90 250×90 |
9 10 11 12 |
15 15 16 16 |
17 17 17 17 |
8.5 8.5 8.5 8.5 |
35.12 37.47 40.61 42.95 |
27.6 29.4 31.9 33.7 |
|
300×90 300×90 300×90 |
10 11 12 |
16 16 17 |
19 19 19 |
9.5 9.5 9.5 |
43.38 46.22 49.84 |
34.1 36.3 39.1 |
種類、種別、材料記号
| 種類 | 級別 | 材料記号 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| NK | LR | DNV | BV | ABS | KR | GL | CCS | CR | ||
| 軟鋼 | A級鋼 |
KA |
A |
NV A |
A |
A |
A |
GL-A |
A |
A |
| B級鋼 |
KB |
B |
NV B |
B |
B |
B |
GL-B |
B |
B |
|
| D級鋼 |
KD |
D |
NV D |
D |
D |
D |
GL-D |
D |
D |
|
| E級鋼 |
KE |
E |
- |
E |
E |
E |
- |
E |
E |
|
| 高張力鋼 | 32キロ級鋼 |
KA32 |
AH32 |
NV A32 |
AH32 |
AH32 |
AH32 |
GL-A32 |
AH32 |
AH32 |
| 36キロ級鋼 |
KA36 |
AH36 |
NV A36 |
AH36 |
AH36 |
AH36 |
GL-A36 |
AH36 |
AH36 |
|
化学成分
| 種類 | 材料 記号 |
脱酸形式 | 化学成分（％） | |||||
|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | Cu | |||
| 軟鋼 | KA |
キルド |
0.21以下 |
0.50以下 |
2.5×C以上 |
0.035以下 |
0.035以下 |
- |
| KB |
0.21以下
|
0.35以下 |
0.80以上 |
|||||
| KD |
0.60以上 |
|||||||
| KE |
細粒キルド |
0.18以下 |
0.70以上 |
|||||
| 高張力鋼 | KA32 |
細粒キルド |
0.18以下 |
0.50以下 |
0.90～1.60 |
0.035以下 |
0.035以下 |
0.35以下 |
| KD32 | ||||||||
| KE32 | ||||||||
| KA36 | ||||||||
| KD36 | ||||||||
| KE36 | ||||||||
| 種類 | 材料 記号 |
脱酸形式 | 化学成分（％） |
炭素当量 （％） |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Cr | Ni | Mo | T・AL | Nb | V | Ti | ||||
| 軟鋼 | KA |
キルド |
- |
- |
- |
- |
- |
- |
- |
- |
| KB | ||||||||||
| KD | ||||||||||
| KE |
細粒キルド |
0.020以上 |
||||||||
| 高張力鋼 | KA32 |
細粒キルド |
0.20以下 |
0.40以下 |
0.080以下 |
0.020以上 |
0.020～0.050 | 0.050～0.100 | 0.020以下 | 0.36以下 |
| KD32 | ||||||||||
| KE32 | ||||||||||
| KA36 | ||||||||||
| KD36 | ||||||||||
| KE36 | ||||||||||
